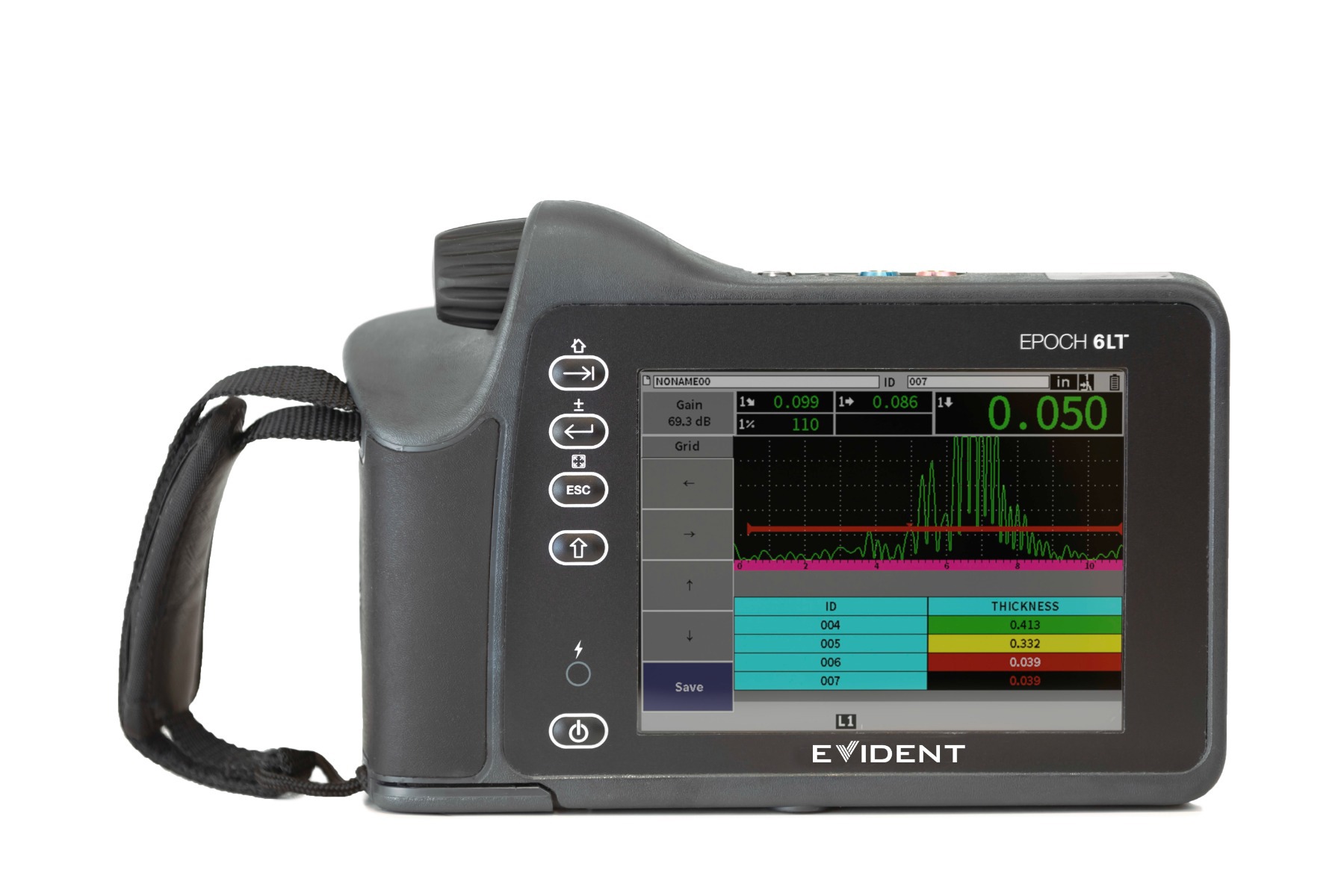

Epoch 6LT
Detector de defectos portátil
Epoch 6LT.
Lleve sus inspecciones a otro nivel.
No deje de explorar las capacidades de inspección de su detector de defectos. El detector de defectos EPOCH ® 6LT combina la funcionalidad de un potente dispositivo de detección de defectos por ultrasonido con un factor de forma ideal para aplicaciones que exigen trabajos verticales en cuerda o máxima portabilidad.
Fiable detección de defectos en la palma de su mano
Portátil y fácil de usar, el detector de defectos EPOCH 6LT ofrece una estructura ergonómica y resistente que aporta comodidad y un máximo rendimiento.
- Pesa tan solo 890 g. (1,95 libras), y presenta una distribución orientada de peso gracias a su empuñadura que permite efectuar operaciones con una mano, reduciendo así la fatiga en la muñeca.
- Su rueda de ajuste y el teclado simple permiten operarlo fácilmente incluso con guantes.
- Cumple con los índices de protección IP65 y IP67 y el ensayo de resistencia ante caídas.
- Su pantalla nítida en colores vivos ofrece representaciones A-scan legibles bajo cualquier nivel de iluminación.
Funciones y características software
Potentes funciones optimizadas para operaciones con una mano
El detector de defectos portátil EPOCH® 6LT cuenta con una variedad de funciones software de serie u opcionales destinadas a una amplia gama de aplicaciones de
La exportación de los archivos de inspección almacenados es fácil. Envíe sus resultados de inspección a un dispositivo de memoria USB en una variedad de formatos de archivo prácticos (BMP, CSVy PDF) para transmitir rápidamente sus datos.
Disponibilidad de conexión a la nube.
Gracias a la conexión LAN inalámbrica, es posible conectar su detector de
defectos a la Olympus Scientific Cloud, y acceder a las potentes funciones de la
nube, que incluyen:
• Actualización del Firmware para la conexión inalámbrica
• Creación de copias de seguridad y almacenamiento
• Acceso y administración de los archivos a distancia
La administración de los archivos de nube soporta todos los tipos de archivo
del EPOCH 6LT, lo que facilita más que nunca la generación de informes y la
transmisión de los resultados de inspección.
Funciones software de serie para un dimensionamiento de defectos preciso
Curva dinámica DAC/TCG:
sirve para calcular la amplitud de la señal, en porcentaje(%) o en intensidad sonora (dB), en función de la curva DAC o en función de la amplitud del eco de referencia, con una ganancia variable en función del tiempo. La versión DAC
incluye las curvas de advertencia estándares y personaliza bles, además de las vistas del 20 % al 80 %.
Curva DGS/AVG:
sirve para evaluar el eco de la señal con el diagrama DGS/AVG, que ilustra la relación entre la altura del eco, la dimensión del defecto y la distancia empleada desde la sonda.
AWS D1 .1 y D1.5:
proporciona una clasificación dinámica de los defectos para diversas aplicaciones de inspección de soldadura según la normativa AWS. De esta manera, se logran inspecciones más eficientes debido a la eliminación de cálculos manuales.
Especificaciones en General
| Idiomas de la interfaz de usuario | Inglés, español, francés, alemán, japonés, chino, portugués, ruso e italiano. |
| Conexiones de las sondas | Conector LEMO-00 |
| Almacenamiento de datos | Hasta 100 000 números de identificación integrados |
| Tipo y duración de batería | Batería de iones de litio recargable (de serie); 6 horas de autonomía |
Requisitos de energía | Alimentación principal de CA: de 100 V CA a 120 V CA, de 200 V CA a 240 V CA, y de 50 Hz a 60 Hz. |
Tipo de pantalla | Pantalla completa VGA transflectiva (640 x 480 píxeles), en colores LCD, con frecuencia de refresco de 60 Hz. |
| Dimensiones de la pantalla (ancho x altura, diagonal) | 10 ml117 mm x 89 mm, 146 mm (4,62 pulg. x 3,49 pulg., 5,76 pulg.) |
Puertos de entrada y salida
| Puertos USB | (1) Puerto USB 1.1 Host de alta velocidad (Tipo A) (1) Puerto USB 2.0 «Cliente» de alta velocidad (Tipo Mini-8) |
| Salida de video | Salida de video digital (ud.) |
Protección ambiental
| IP Rating | Ingress Protection (IP) engineered to IP67 (dust tight and water submersion) and IP65 (dust tight and water jets) per IEC 60529-2004 (Degrees of Protection provided by enclosures- IP Code). The product rating is confirmed by mea ns of Olympus' interna! design verification test process. |
| Explosive Atmosphere | MIL-STD-810F, Method 511.4, Procedure 1. |
| Shock Tested | MIL-STD-81 0F, Method 516.5, Procedure I, 6 cycles each axis, 15 g, 11 ms half sine. |
| Vibration Tested | MIL-STD-810F, Method 514.5, Procedure I, Annex C, Figure 6, general exposure: 1 hour each axis. |
| Operating Temperature | -1 O ºC to 50 ºC (14 ºF to 122 º F) |
| Battery Storage Temperature | O ºC to 50 ºC (32 ºF to 122 ºF) |
Emisor
| Emisor | Onda cuadrada giratoria |
| PRF | De 1 O Hz a 2000 Hz en incrementos de 10 Hz |
| Configuración energética | 100 V, 200V, 300 V 0400 V |
| Ancho del impulso | Ajustable entre 25 nseg y 5000 nseg (O, 1 MHz) con la tecnología PerfectSquare TM |
| Amortigua miento | 50, 4000 |
Receptor
| Señal máxima de entrada | 20Vp |
| Impedancia de entrada del receptor | 4000±5% |
| Ancho de banda del receptor | Corriente continua de 26,5 MHz a -3 dB (versión de serie) Corriente continua de 0,2 MHz a 26,5 MHz en -3 dB (versión conforme a la normativa 1S0-22232). |
| Configuración de filtros digitales | Grupos de ocho filtros digitales (versión de serie) Grupos de siete filtros digitales (versión conforme a la normativa IS0-22232) |
| Rectificación | Onda completa, media onda positiva, media onda negativa, onda de radiofrecuencia (RF) |
| Linealidad del sistema | Horizontal: ±0,5 % del ancho de la pantalla completa |
| Resolución | 0,25 % de la altura de la pantalla completa; precisión del amplificador de ±1 dB. |
| Medición de la amplitud | Del 1,25 % al 11 O % de altura de la pantalla completa |
| Velocidad de medición | Equivalente a la PRF en todos los modos (una sola captura) |
Calibración
| Calibración automática | Velocidad/Compensación de cero Haz recto (primer eco de fondo, o eco a eco) Haz angular (trayectoria del sonido o profundidad) |
| Modos de inspección | Pulso-eco [pulse-echo], emisión-recepción y transmisión directa |
| Unidad de medida | Milímetros, pulgadas y microsegundos |
| Rango | De 4,31 mm a 6,700 mm en 5,900 mis (0,2320 in./μs) |
| Velocidad | De 635 mis a 15240 mis (de 0,0250 pulg./μs a 0,6000 pulg.tμs) |
| Compensación de cero | De Oa 750 μs |
| Retardo de visualización | De -1 O microsegundos a 2203 microsegundos |
| Ángulo de refracción | De Oº a 85º en incrementos de O, 1 º, después pasa a 90º |
Puertas
| Puertas de medición | Dos puertas para defectos completamente independientes |
| Inicio de puerta | Variable dentro del rango completo de la pantalla |
| Ancho de la puerta | Variable dentro del rango completo de la pantalla |
| Altura de la puerta | Variable desde el 2 % hasta el 95 % de altura de la pantalla completa en incrementos de 1 %. |
| Alarmas | Umbral/Curva positivo(a) y negativo(a); profundidad mínima (puerta 1 y puerta 2). |
Mediciones
| Zonas dedicadas a las lecturas de medición | Cinco zonas disponibles (selección manual o automática) |
| PUERTA (1 y 2) | De espesor, trayectoria acústica, proyección, profundidad, amplitud, tiempo de vuelo, profundidad mínima y máxima, amplitud mínima y máxima, dimensionamiento basado en el modo. |
| Zonas dedicadas a las lecturas de medición | Es posible seleccionar hasta cuatro medidas a partir de cualquiera de las puertas para visualizarlas en tiempo real. |
| Eco a Eco | Puerta 2 - Puerta 1 (estándar) |
| DAC/TCG | Estándar de hasta 50 puntos con rango dinámico TCG de 11 O dB. |
| Modos especiales de dimensionamiento DAC | DAC personalizada (hasta seis curvas); visualización del 20 % al 80 %. |
| Corrección de la superficie curva | Corrección estándar del diámetro externo o de la barra para mediciones con haces angulares |
