AxSEAM
El escáner semiautomatizado AxSEAM™ facilita las inspecciones de cordones de soldaduras longitudinales en tuberías. Monitoriza la velocidad de escaneo y la falta de acoplante para que la unidad OmniScan™ inicie la adquisición de datos a través del módulo ScanDeck™. Sus soportes de sondas de fácil ajuste aceptan cuatro sondas, lo que permite llevar a cabo inspecciones mediante las técnicas de ultrasonido multielemento (PA), difracción de tiempo de vuelo (TOFD) y método de focalización total (TFM).
Escáner semiautomatizado AxSEAM para inspeccionar cordones de soldaduras longitudinales
El diseño sencillo del escáner AxSEAM™, optimizado para inspeccionar cordones de soldaduras longitudinales, como en las tuberías soldadas por resistencia eléctrica (ERW), minimiza la cantidad de ajustes que se requieren al cambiar diámetros de tuberías, separar las sondas u orientar el escaneo.
Un operador puede configurar y ejecutar sus escaneos de forma independiente sin necesidad de manipular o controlar el instrumento de adquisición; todo ello es posible gracias al módulo innovador ScanDeck™. Los soportes de sondas, dotados de un nuevo diseño y fáciles ajustes, soportan hasta cuatro sondas de ultrasonido multielemento (Phased Array, PA) y difracción de tiempo de vuelo (TOFD).
Versátil solución multitecnológica

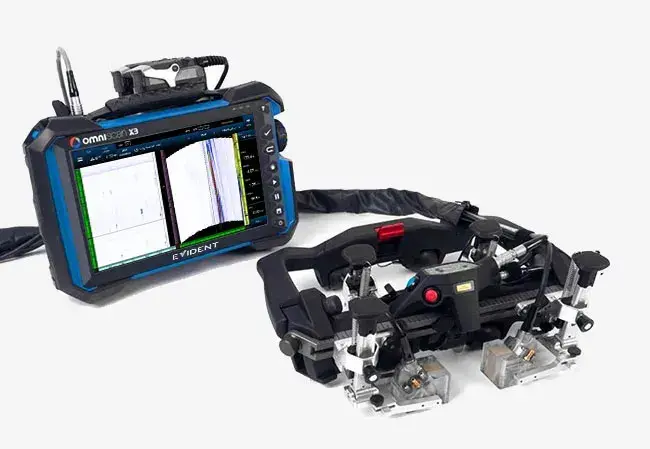

Al ser usado con el detector de defectos OmniScan X3, el escáner AxSEAM permite monitorizaciones PA/TOFD de cordones de soldaduras longitudinales seguidas por una inspección más específica de las regiones de interés usando el método de focalización total (TFM), sin necesidad de cambiar las sondas.
El método de focalización total (TFM) proporciona un enfoque uniforme en la región de interés, lo que facilita la caracterización de los defectos difíciles de detectar, típicos de dichos cordones de soldaduras por ERW, como los defectos verticales y las grietas en forma de gancho (imperfecciones de fibra invertida).
Configuración flexible
El escáner AxSEAM ofrece un completo sistema de escaneo, que requiere sólo pocos ajustes para intercambiar entre el escaneo longitudinal y el circunferencial en las tuberías.
Modo longitudinal
El escáner AxSEAM permite la inspección de soldaduras longitudinales en tuberías que van desde un diámetro externo de 152,4 mm (6 pulg.) a plano.
Modo circunferencial

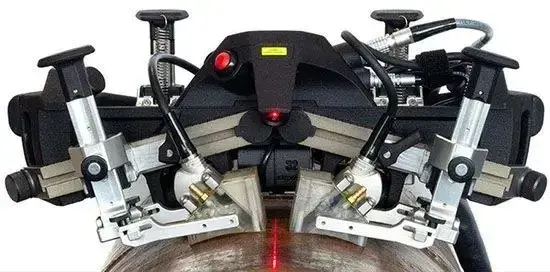

Junto con dos sondas, el escáner AxSEAM puede inspeccionar soldaduras circunferenciales en tuberías tan pequeñas como de 114 mm (4,5 pulg.) de diámetro externo (OD).
Junto con cuatro sondas, el escáner AxSEAM puede inspeccionar tuberías de forma circunferencial desde 254 mm (10 pulg.) de diámetro externo. En la imagen anterior se muestra una tubería de 324 mm (12,75 pulg.) de diámetro externo.

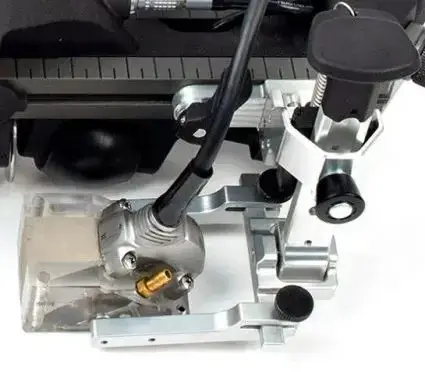

Soporte de sonda rediseñado
A fin de facilitar la manipulación de la sonda y suela (zapata), el posicionamiento estable de la sonda y el acoplamiento constante, el diseño innovador de nuestra sonda proporciona:
- Intercambio de sonda sin necesidad de herramientas
- Capacidad de ajuste para diferentes tamaños de suelas (zapatas)
- Sistema de enganche vertical para facilitar el cambio y la manipulación de la sonda y la suela (zapata)
- Presión determinable de las suelas (zapatas) sobre las superficies de las tuberías.
Integridad de datos de control con el módulo ScanDeck™

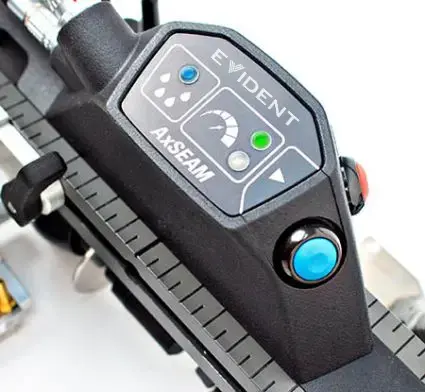

El módulo ScanDeck™, que mantiene una posición en la línea de visión del operador, proporciona indicadores y características prácticas que le permiten enfocarse en su escaneo:
- favorece el control de la velocidad de escaneo y acoplamiento para ayudar a prevenir la pérdida de datos en el equipo OmniScan X3
- habilita la compensación cero del codificador conectado a fin de iniciar la adquisición en un equipo OmniScan (cualquier modelo)
- permite la activación de la guía láser para mantener la alineación con las líneas de la soldadura o las marcas establecidas.
Características clave y adicionales del escáner AxSEAM
- Ruedas en forma cupular patentadas que se adaptan a tuberías sin necesidad de ajustes entre cambios de diámetro.
- Sondas magnéticas y sistema de frenado para mantener fija la posición del escáner en la tubería.
- Mecanismos y controles de ajuste intuitivos sin necesidad de herramientas
- Funda útil para la distribución de cableado.
- Cuatro soportes de sondas que incorporan sondas PA y TOFD.
