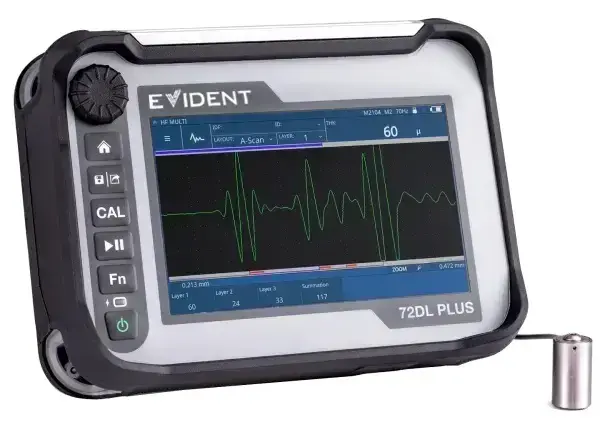

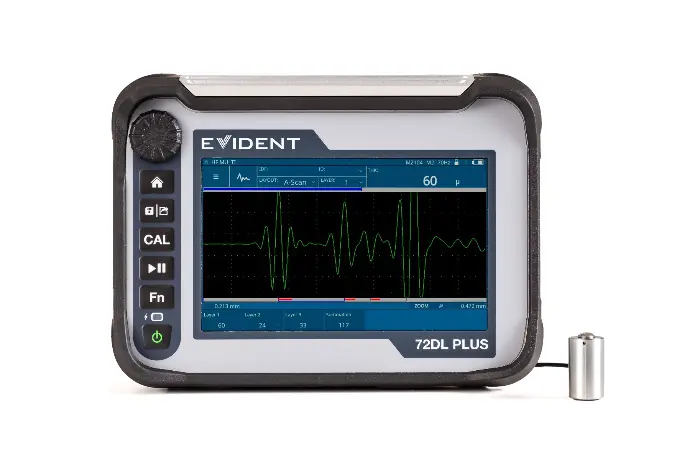

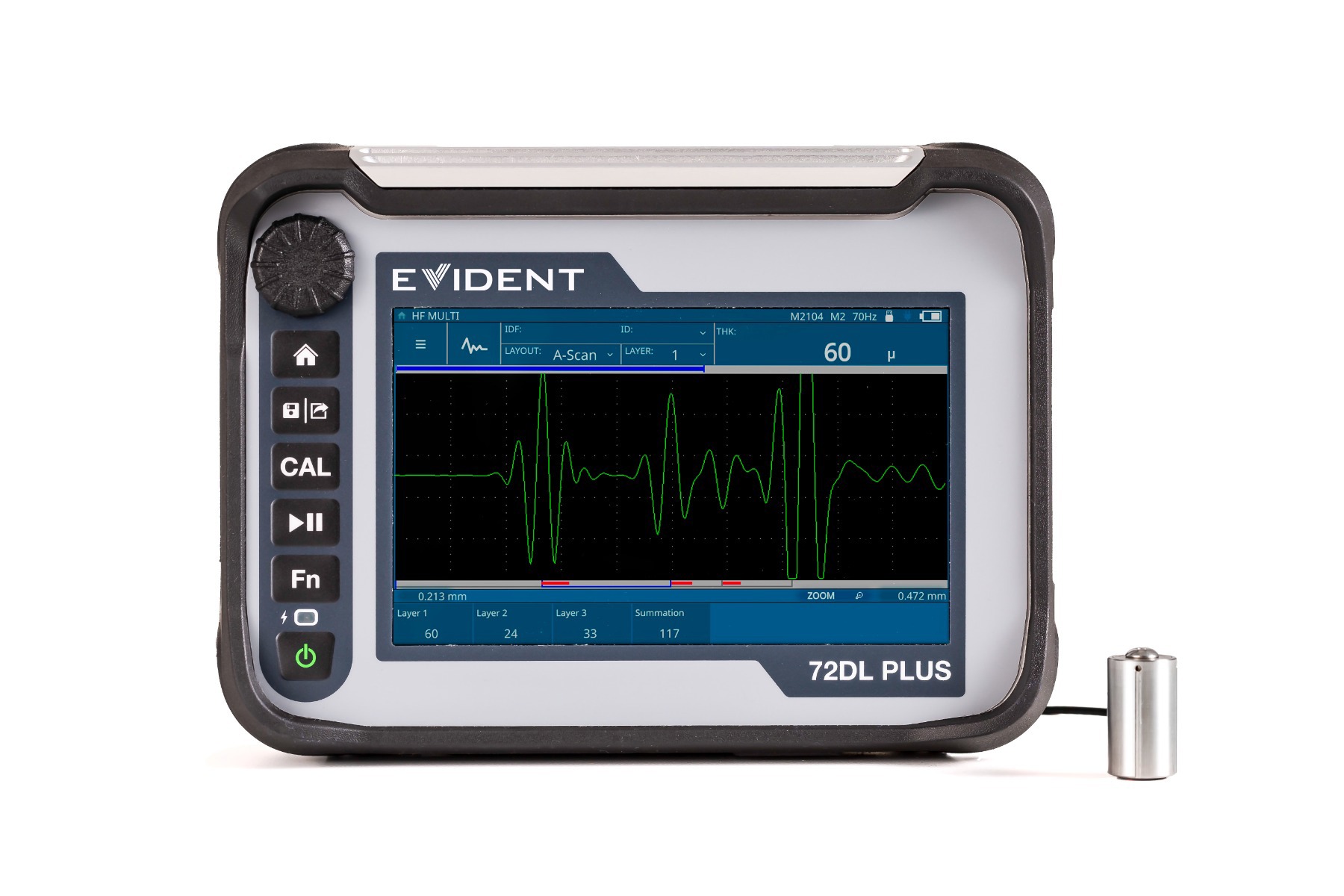

Medidor de Espesor por Ultrasonido 72DL PLUS
El medidor de espesores ultrasónico 72DL PLUS™ brinda medidas de espesor precisas a alta velocidad a través de un dispositivo portátil y fácil de usar. Gracias a una rapidez de escaneo, algoritmos avanzados y la capacidad de espesor mínimo más bajo, puede medir con confianza el espesor de capas muy delgadas en las aplicaciones de fabricación más desafiantes.
Medidor de espesores ultrasónico 72DL PLUS™ Mediciones de alta velocidad, frecuencia y precisión
El medidor de espesores ultrasónico 72DL PLUS™ brinda medidas de espesor precisas a alta velocidad a través de un dispositivo portátil y fácil de usar. Gracias a una rapidez de escaneo, algoritmos avanzados y la capacidad de espesor mínimo más bajo, puede medir con confianza el espesor de capas muy delgadas en las aplicaciones de fabricación más desafiantes.
Los medidores de espesores 72DL PLUS están disponibles en modelos de frecuencia estándar y alta. El modelo de alta frecuencia mide materiales ultrafinos, como pinturas, plásticos, metales y revestimientos de múltiples capas; por su parte, la función de medición multicapa es capaz de mostrar simultáneamente el espesor de hasta seis capas independientes. Todos los modelos 72DL PLUS cuentan con las características para medir espesores de forma rápida y precisa:
- Los filtros digitales posibilitan una excelente relación señal-ruido para medir con exactitud el espesor de los materiales estructuralmente ruidosos (p. ej., la fibra de vidrio).
- La pantalla táctil de alta resolución es fácil de usar y visualizar a partir de varios ángulos.
- La aplicación de interfaz para PC integra su flujo de trabajo, la gestión de su inspección, las alertas y los análisis de datos para que pueda mejorar continuamente la calidad de su producto
Características 72DL PLUS de un vistazo
Controle con seguridad su proceso de inspección de espesores.
Hemos desarrollado medidores de espesores ultrasónicos de precisión más fáciles, que se dotan de herramientas inteligentes para que usted pueda configurar y ejecutar sus inspecciones, así como analizar los resultados que se generan con mayor confianza.
Pantalla grande y nítida: Vea las mediciones de espesor en una pantalla táctil, WVGA, de alta resolución y 177,8 mm (7 pulg.).
Diseños versátiles de pantalla: Los diseños de medición A-scan, B-scan, A/B-scan, Trend [tendencia] y Zoom [acercamiento]proporcionan representaciones precisas de los cambios de espesor.
Personalización: El mapa de pieza interactivo con ubicaciones de medición de espesor (TML, sigla en inglés) otorga una vista rápida del estado y calidad de la inspección.
Gestión eficiente de datos: El registro de datos integrado y la aplicación de interfaz para PC aceleran la inspección y la revisión de datos.
Conexión: Cuenta con los protocolos de comunicación Wi-Fi® y Bluetooth® para las prácticas de la Industria 4.0.
Fácil configuración de la aplicación: Permite crear aplicaciones personalizadas para reducir el tiempo de configuración del dispositivo en el caso de inspecciones de espesor de rutina.
Interfaz de usuario intuitiva con una gran pantalla de fácil visualización
- Amplio ángulo visual para una visualización excepcional bajo la mayoría de las condiciones ambientales.
- Pantalla táctil en todo color de 177,8 mm (7 pulg.) que brinda acceso a los diseños de configuración y medición .
- Configuración guiada para facilitar la modificación de la configuración según sus necesidades.
Medidor de espesores ultrasónico de precisión diseñado para entornos industriales
Diseño clasificado IP65 para una protección contra el polvo y la humedad.Resistencia comprobada en ensayos de caídas en conformidad con el estándar MIL-STD-810G, para asegurar su protección ante caídas y reducir reparaciones costosas.Ejecución de mediciones fiables a través de una amplia escala térmica de funcionamiento: de –10 °C a 50 °C (de 14 °F a 122 °F).Portabilidad para áreas de producción, con un peso de 2,1 kg (4,6 lb).Control fácil a partir de la pantalla táctil, los controles clave y la rueda de ajuste.Uso tanto en áreas interiores como exteriores, sobre una superficie de trabajo o instalado en un arnés de pecho de cuatro puntos o banda pectoral.Autonomía de la batería: Hasta ocho horas continuas.
Medidor de espesores ultrasónico de precisión diseñado para entornos industriales
- Diseño clasificado IP65 para una protección contra el polvo y la humedad.
-
Resistencia comprobada en ensayos de caídas en conformidad con el estándar MIL-STD-810G, para asegurar su protección ante caídas y reducir reparaciones costosas
- Ejecución de mediciones fiables a través de una amplia escala térmica de funcionamiento: de –10 °C a 50 °C (de 14 °F a 122 °F).
- Portabilidad para áreas de producción, con un peso de 2,1 kg (4,6 lb).
- Control fácil a partir de la pantalla táctil, los controles clave y la rueda de ajuste.
- Uso tanto en áreas interiores como exteriores, sobre una superficie de trabajo o instalado en un arnés de pecho de cuatro puntos o banda pectoral.
- Autonomía de la batería: Hasta ocho horas continuas.

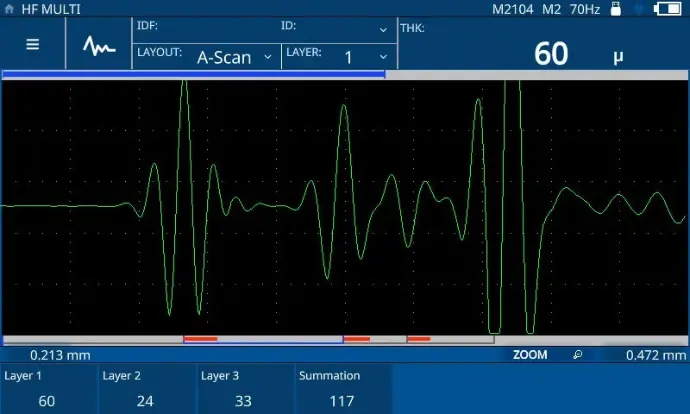

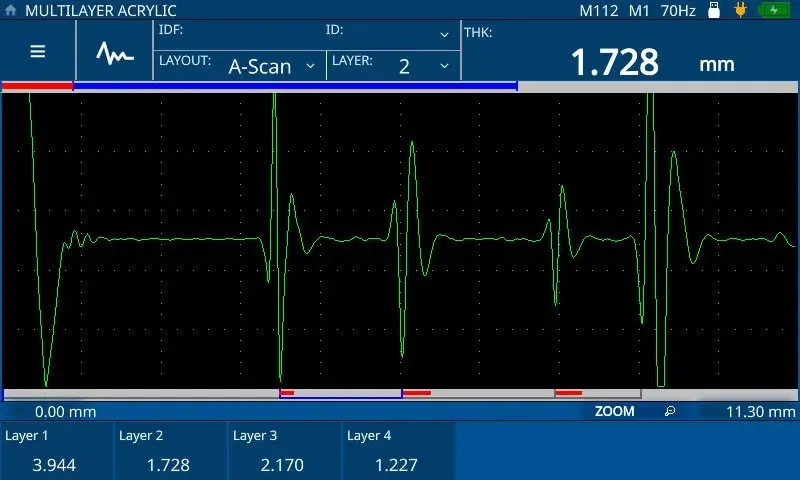

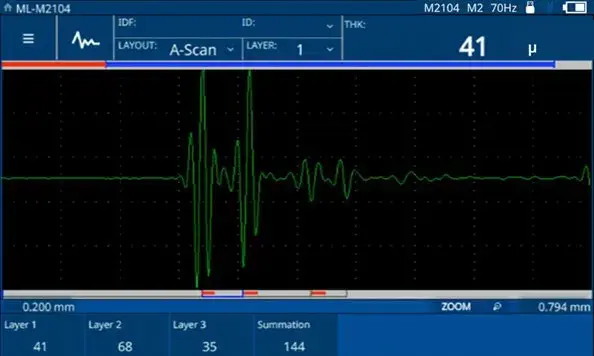

Medición de hasta seis capas en pinturas, plásticos y otros materiales multicapa
La función de medición multicapa permite medir espesores de hasta seis capas. Los parámetros de medición para cada capa, como el material, la velocidad, los rangos de espesor específicos y los umbrales de alarma, son accesibles de forma fácil a través del proceso de configuración y los controles de la pantalla táctil.
Recopilación y procesamiento de datos de espesor simplificados
Todos los modelos 72DL PLUS™ se dotan de un registro de datos de hasta 2 GB de almacenamiento, junto con prácticas funciones de administración de archivos.
- Teclado alfanumérico en pantalla que sirve para nombrar los archivos y editar los encabezados de los informes a fin de organizar el trabajo.
- Menú de administración de archivos (File Manager) que permite con facilidad revisar y modificar los archivos de aplicaciones, como también revisar y eliminar archivos de datos de inspección y ver el porcentaje de finalización de una inspección; además, es posible recuperar convenientemente un archivo después de identificarlo.
- Conexión habilitada para conmutador de pedal a fin de activar la función de almacenamiento/envío manos libres.
Fácil configuración de aplicación para mediciones de espesor de rutina
Para aplicaciones de rutina en piezas simples o complejas, almacene y recupere configuraciones a partir del menú Mis aplicaciones (My Applications) a fin de simplificar el proceso de configuración del dispositivo. Esto reduce la selección manual y los ajustes de configuración antes de cada inspección, lo que otorga eficiencia y confianza en la calidad de la medición.
El menú Mis aplicaciones facilita la creación de aplicaciones personalizadas directamente desde el medidor mediante:Configuraciones predefinidas de una sola capa (Single Layer), múltiples capas (Multilayer), barrera (Barrier) y tasa de reducción (Reduction Rate).Guía proporcionada por el menú a través de cada una de las etapas del proceso, desde la selección de una configuración para una inspección hasta la configuración de la sonda, el material, las alarmas y las condiciones de alarma, el modo de medición y el mapa de la pieza.Fácil recuperación de aplicaciones: Simplemente encienda el medidor y el instrumento muestra el menú Mis aplicaciones como pantalla de inicio.Para mayor flexibilidad, la aplicación PC Interface también puede usarse para crear aplicaciones y enviar los archivos a diferentes medidores en el área de producción o entre instalaciones.
Ejecute su trabajo con rapidez gracias a la guía de inspección estandarizada
Por medio de la plantilla de personalización interactiva, los inspectores pueden llevar a cabo su trabajo de forma más rápida y sin estrés, ya que se sigue la guía de inspección estandarizada del medidor. Los supervisores obtienen mayor seguridad con respecto a la ejecución de su trabajo, dado que les es posible controlar de forma inteligente la calidad y el progreso de las inspecciones de espesor en curso.Ahorre tiempo e inspectores de capacitación: Cree mapas y configuraciones de piezas personalizados solo una vez y, después, envíelos a todos los instrumentos; todos los inspectores seguirán el mismo proceso para evaluar de forma coherente el espesor de las piezas.Confíe en sus inspecciones de espesores: Teniendo en cuenta que captura datos a partir de cada ubicación requerida para la inspección del espesor, vea el progreso con indicaciones codificadas cromáticamente en cada etapa: es decir, antes de la medición, en la ubicación de medición de espesor (TML) activa, después de la medición y en las alarmas o cuando hay pérdida de señal (LOS).Vuelva a ejecutar mediciones de espesores conforme lo requiera: Confirme rápidamente las medidas fuera del rango de las especificaciones gracias a la identificación aportada por las alarmas o las lecturas LOS.
Seguimiento y visualización de los cambios de espesor gracias a diseños de medición versátiles
Todos los modelos 72DL PLUS comprenden cinco diseños de medición; por consiguiente, los cambios en el espesor de un material bajo ensayo pueden rastrearse y visualizarse con precisión.

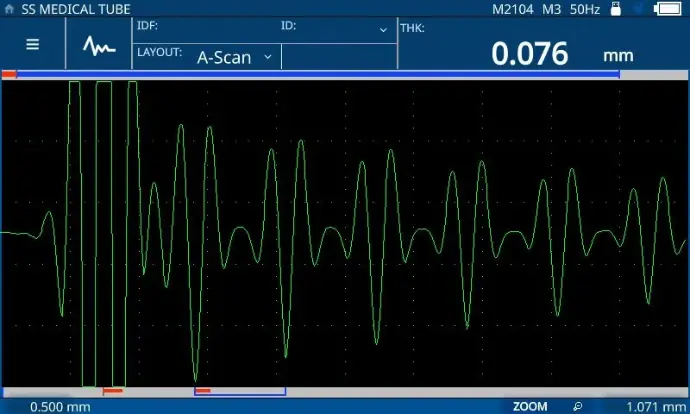

A-Scan

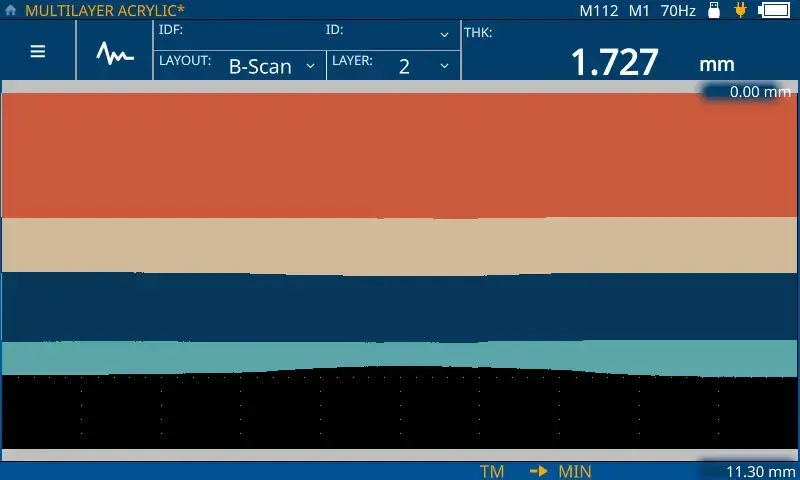

B-Scan
A/B-Scan

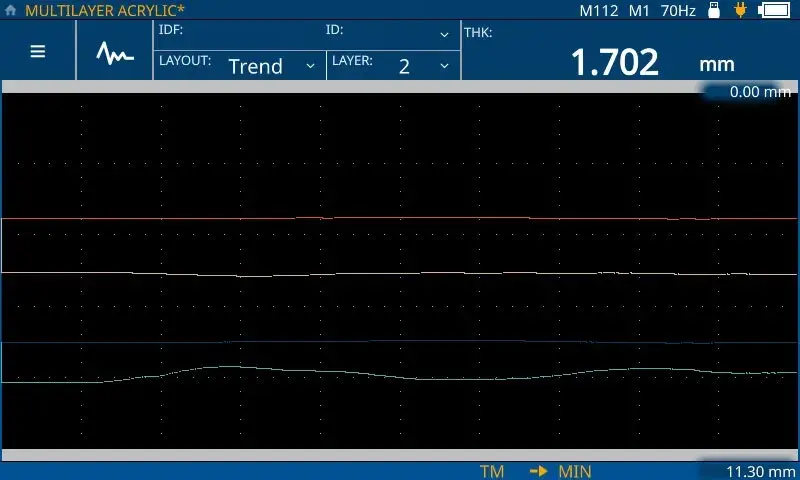

Trend
Zoom
Mejore la calidad de su producto mediante la gestión y el análisis de los datos de inspección
Recopile más datos de inspección para un mejor control de calidad de su producto. La aplicación de interfaz para PC ofrece herramientas de creación, gestión, intercambio y análisis de datos que consolidan las decisiones basadas en los datos en el área de producción de una fábrica. Siga de cerca las tendencias de espesor, detecte problemas de calidad y genere informes para mantener una calidad de producto uniforme y mejorar los procesos.
- Supervise los cambios de tendencia de espesor: Analice valores de datos en las representaciones estadísticas, de líneas de tendencia e histogramas.
- Detecte problemas de calidad: Consulte el historial de una pieza o de las áreas medidas a partir de múltiples piezas en el tablero analítico.
- Evalúe la calidad de inspección: Organice los datos y los archivos de una aplicación, obtenidos a partir de múltiples medidores, en una sola ubicación de almacenamiento.
- Genere informes de inspección en la fabricación: Use plantillas personalizables tanto para componentes individuales o para líneas de producción en un formato PDF.
- Grabación de datos rápida y simple: Respalda la transferencia de datos con la funcionalidad de las conexiones Wi-Fi® y USB a fin de reducir los errores y el sesgo en la recopilación de datos; los datos pueden ser exportados a Excel para análisis posteriores.
Medición de espesor precisa y rápida para muchas aplicaciones
El instrumento 72DL PLUS™ puede ser usado como un medidor de espesores para pinturas, revestimientos o materiales. Independientemente de la aplicación, el medidor permite ejecutar mediciones fiables, dotadas de la calidad de laboratorio, y a alta velocidad para maximizar la productividad y el rendimiento en un área de producción.

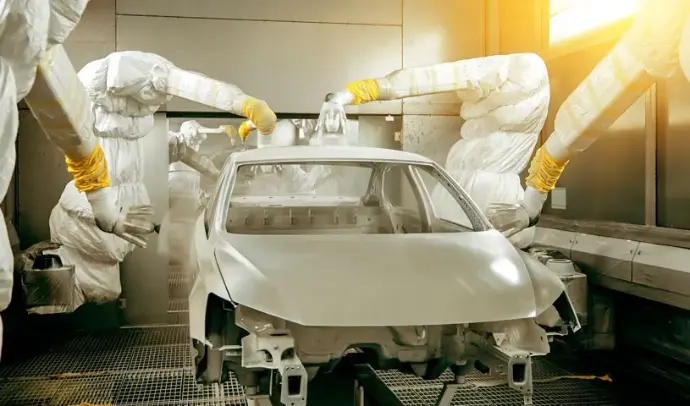

Sector automotor
Medidor de espesores para pinturas de automóviles y otros vehículos
- Mediciones de espesor en pinturas automotrices
- Medición de hasta seis capas de pintura
- Proyección de forma simultánea de todas las medidas de cada capa en sólo un toque
Sector aeroespacial

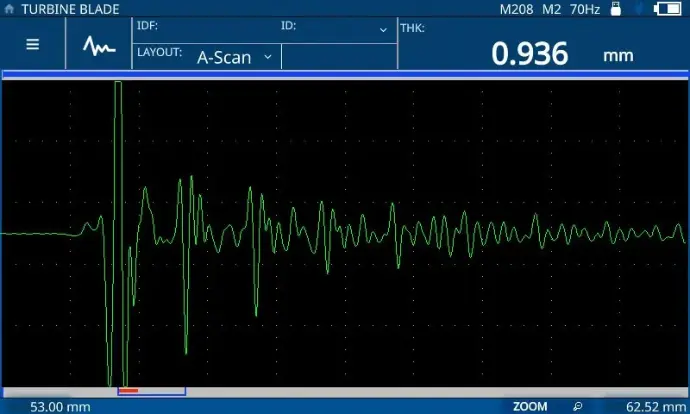

- Mediciones rápidas durante la fabricación de álabes de turbinas
- Inspección y reparación de álabes de turbina
- Inspección de ventanas de aeronaves
- Pinturas y revestimientos aeroespaciales
- Espesores en los materiales de revestimiento dotados de una o varias capas para aeronaves compuestas
- Medición de revestimientos para radomos de aeronaves compuestas
- Medición de paneles compuestos de aluminio
Manufactura en general
- Medición de tuberías (tubos) de paredes delgadas y diámetro pequeño
- Tubería de plástico y metal
- Espesores de pared en los tubos/conductos y catéteres médicos
- Medidor de espesores para revestimientos durante la fabricación
- Medición de espesores en materiales de revestimiento mono o multicapa.
- Recubrimientos/revestimientos impermeables y antirreflectantes
- Espesores de películas secas
- Medición de espesores en películas gruesas y delgadas
- Medidor de espesores para plásticos durante la fabricación
- Medición de espesores en plásticos de botella, bandejas y tanques dotados de múltiples capas
- Envases de plástico multicapa para alimentos
- Medidor de espesores para materiales durante la fabricación
- Mediciones en materiales multicapa
- Espesores en obleas (plaquetas) electrónicas de silicio
- Espesores en chapa/hojas y placas metálicas
- Espesores en pan de oro
- Espesores en cintas adhesivas
- Espesores en empaques de polipropileno
Especificaciones del 72DL PLUS™
